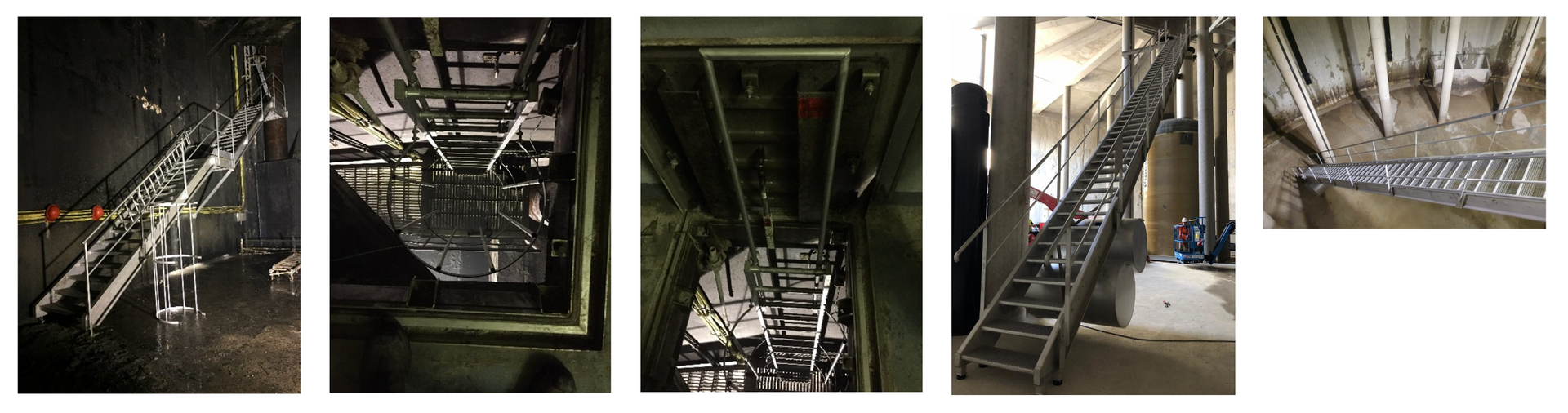

Escaliers flottants et fixes
Prestations d’étude avec note de calcul spécifique à l’escalier flottant et plans d’exécution :
- Autodesk Inventor Professionnel, technologie ANSYS. Eurocodes 3 et 4 (UE – International).
- Etude du comportement mécanique (contraintes, déformations) de l’escalier à flotteur selon les hypothèses de charges et géométrie générale.
Caractéristiques techniques :
- Matériau Inox 304L ou 316L.
- Dimensions à la demande.
- Supports escalier entre poteaux par poutre inox intégrant les articulations ou fixation sur palier GC.
Composants :
- Limon rectangulaire plié ouvert de 4 mm.
- Main courante de 1000 mm de hauteur et lisse intermédiaire réalisée en tube creux diamètre 34 mm, avec renforts verticaux.
- Marches en inox antidérapantes en tôle perforée, emmarchement de 800 mm, giron de 230 mm, hauteur de marche de 200 mm. Recouvrement de marche = 50 mm. Fixation par boulons.
- Système de fixation (articulation) est assuré par deux axes en inox.
- Un flotteur ou double flotteurs inox suivant dimension de l’escalier flottant.
- Quatre pieds support réglables pour passage des eaux de rinçage.
- Plaques informative – Limites d’utilisation en termes de trafic simultanée de personnes et de l’interdiction de son utilisation lors de sa flottaison (bassin en eau).

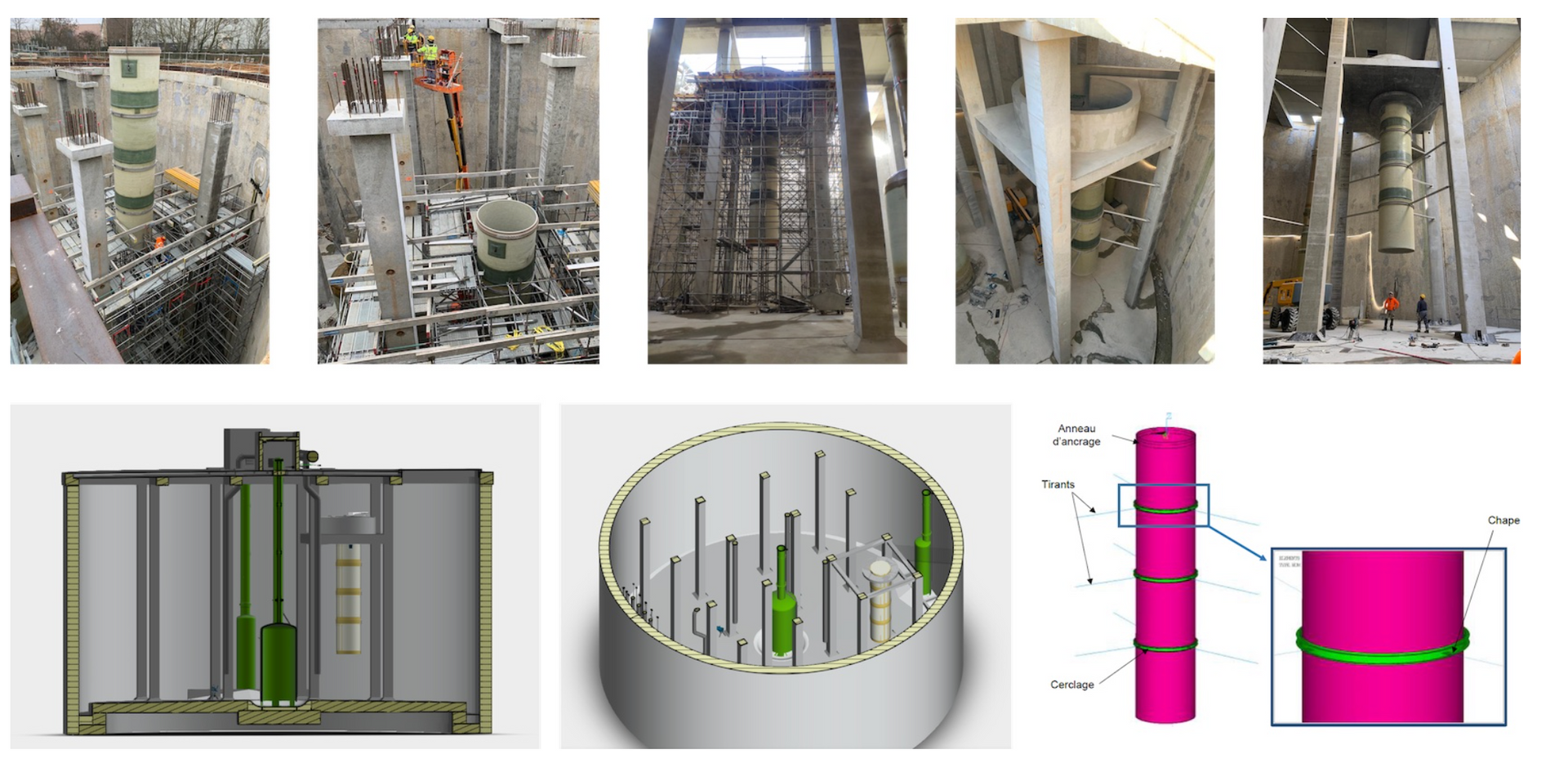

Puits vortex et puits de chute vertical
Prestations d’étude avec note de calcul spécifique au puits Vortex et plans d’exécution :
- Modélisation du fut à l’aide du logiciel de calcul par éléments finis ANSYS.
- Intégration du poids propre et des sollicitations issues de l’étude hydraulique (effort vertical et efforts tangentiels dus à l’écoulement du fluide, effort latéral dû à la fluctuation de débit).
- Calcul des contraintes dans le fut et comparaison aux valeurs admissibles.
- Calcul des cerclages intermédiaires et ses tirants pour maintien du fut.
Caractéristiques techniques :
- Puits vertical en PRV.
- Anneau d’ancrage sablé à sceller dans le GC ou par bride.
- Lamination renforcée en partie haute afin d’augmenter les propriétés mécaniques dans la zone sollicitée par le phénomène vortex.
- Possibilité d’intégration d’un coude en partie basse (puits de chute vertical).
- Butées de maintien cerclages par lamination sur le tube.
- Cerclages consoles en acier inoxydable 304L ou 316L maintien puit PRV.

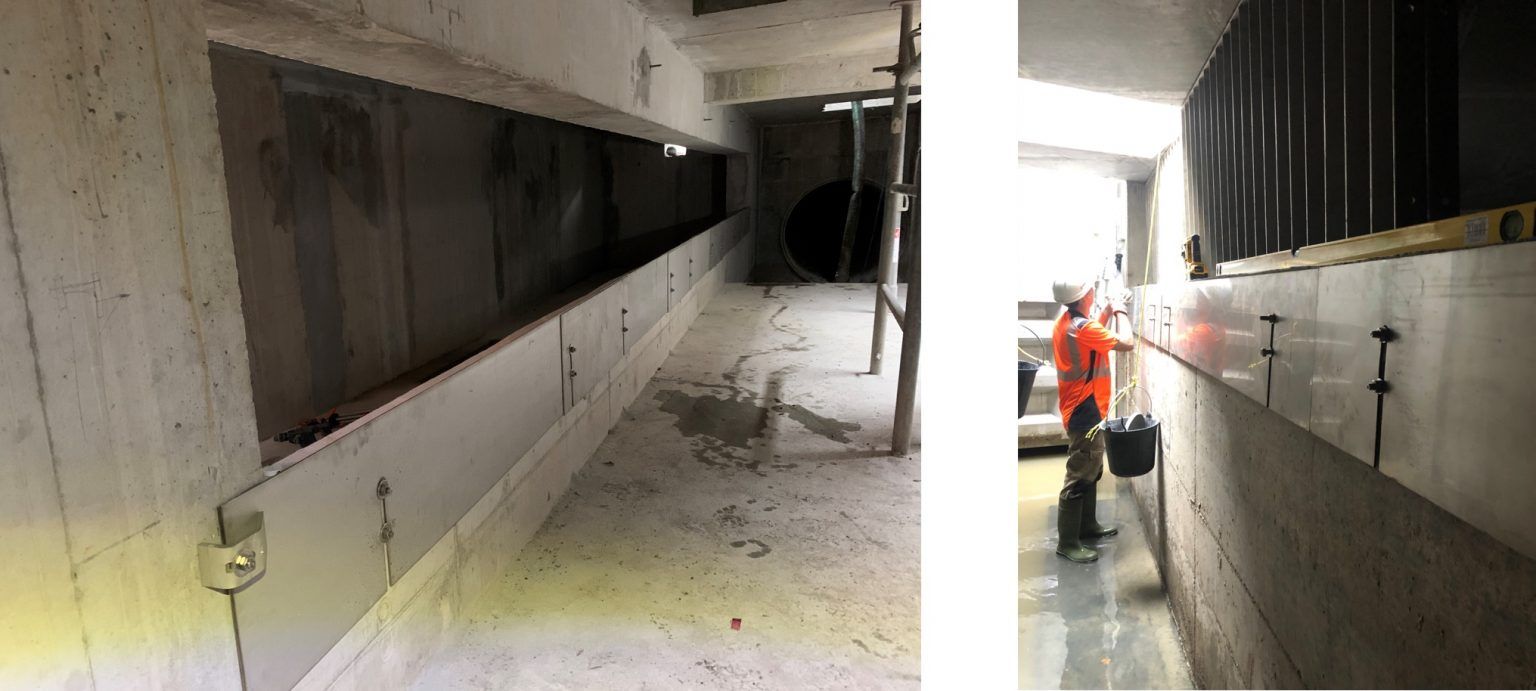

Lames de surverse
- Matériau Inox 304L ou 316L.
- Dimensions en plusieurs modules suivant longueur du seuil de surverse et des hauteurs de réglages.
- Plaques de renforts intermédiaires.
- Système de manipulation ultérieure pour hauteur de réglage par lève tôles.
- Etanchéité assurée par un couplage compribande – silicone type Sika Pro.

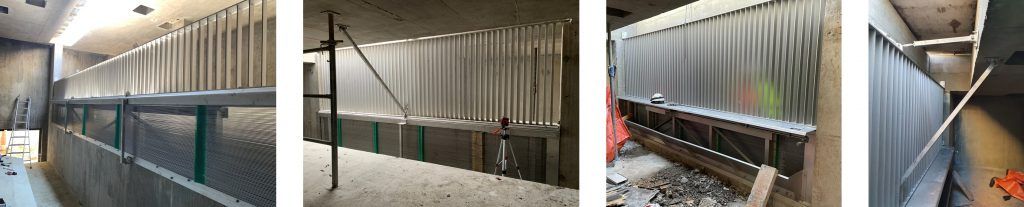

Barreaudage
- Matériau Inox 304L ou 316L.
- Entrefers : A la demande (de 30 mm à 100 mm)
- Dimensions en plusieurs modules suivant longueur totale à dégriller.
- Supports spéciaux (reprise des efforts) en fonction de l’ouvrage.

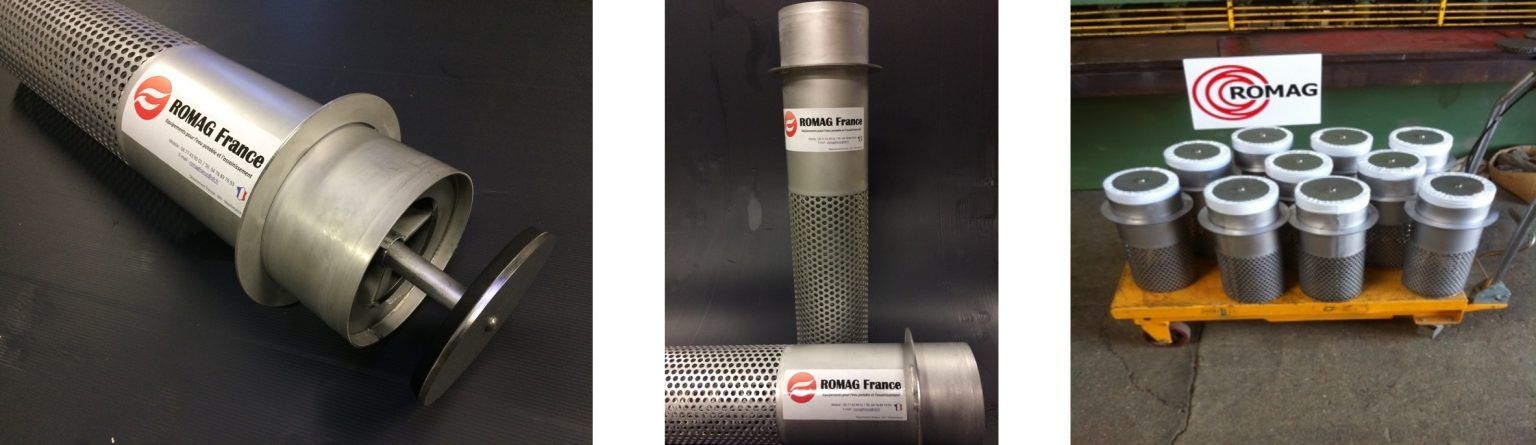

Soupape de décharge de radier
Domaine d’utilisation
- Les clapets de décompression sont utilisés dans la protection de radier de bassins réalisés en génie- civil (risques de dommages mécaniques), en géomembrane (flottaison) en zone inondable (remontée de nappe phréatique, cours d’eau, …).
Critères de dimensionnement et nombre
- Surface du bassin
- Vitesse de la remontée de la nappe *
* En absence de valeur de la vitesse de remontée de nappe, prendre les valeurs usuelles de 0,5 et 1 m/j.
Construction et caractéristiques techniques
- Gamme standard : DN150 au DN300 (mm) – Diamètre supérieur à la demande.
- Tenue à la pression : 10 mCE (1 bar) – Supérieure à la demande.
- Pression d’ouverture : 0,05 à 0,07 mCE (5 à 7 mbar).
- Corps, crépine et obturateur en acier inoxydable 304L ou 316L.
- Collerette de scellement (nombre suivant l’épaisseur de la dalle) servant également de barrière contre la migration de l’eau entre le béton et l’inox.
- Etanchéité de l’obturateur par joint plat polyuréthanne collé, interchangeable.
- Guidage obturateur sur axe assuré par trois guides latéraux.
- Insensible aux UV et aux eaux usées. Film de protection de l’obturateur à enlever après scellement dans la dalle.
Fonctionnement
L’obturateur s’ouvre dès que la charge hydraulique en sous face de la dalle dépasse la valeur de la pression d’ouverture.
Pour les opérations de contrôle ou de maintenance, l’accès au corps et aux composants internes, sont assurés par une vis de démontage.
